Timer

Dans la section précédente, nous avons vu comment réagir à un événement produit par un GPIO grâce aux interruptions. Une autre source fréquente d’interruptions est le timer. Mbed OS propose des interfaces de haut niveau pour gérer les timers de manière simple.

Classe `Ticker`

Commençons par le premier cas d’utilisation d’un timer : effectuer une tâche périodiquement avec une période donnée. Pour cela, Mbed OS offre la classe Ticker. L’exemple ci-dessous fait clignoter une LED avec une période de 1 seconde (500 ms éteinte et 500 ms allumée).

timer_blink.cpp
#include "mbed.h"

constexpr int kLedOn  = 0;
constexpr int kLedOff = 1;

void toggle(DigitalOut* led) { *led = !*led; }

int main()
{
    DigitalOut led(PE_0, kLedOff);
    Ticker flipper;
    flipper.attach(callback(&toggle, &led), 500ms);
    while (true) {
        asm("nop");
    }
}

La ligne 11 crée une instance de Ticker (flipper) et à la ligne 12, on lui attache la routine toggle qui sera appelée toutes les 500 millisecondes. Nous utilisons un callback (vu dans la section précédente) pour passer la LED en paramètre à la fonction toggle.

Notez comment est définie la période à la ligne 12. En C++, les intervalles de temps sont souvent de type std::chrono::duration. Le suffixe ms indique des millisecondes. On aurait aussi pu écrire 0.5 qui exprime l’intervalle en secondes, mais l’utilisation d’un préfixe est plus expressive. Pour voir la liste des suffixes disponibles et pour plus d’information, consultez cppreference.com.

Exercice: Suffixe C++ pour les unités de temps

Il est important de bien apprécier l’avantage d’avoir une unité associée à un nombre. Si on n’utilise un type simple (tel que int ou float), le risque est grand de ne plus savoir si le nombre représente des secondes, des millisecondes ou des microsecondes. En utilisant des classes et en donnant systématiquement des unités, on réduit grandement le risque d’erreurs.

L’importance des unités en informatique

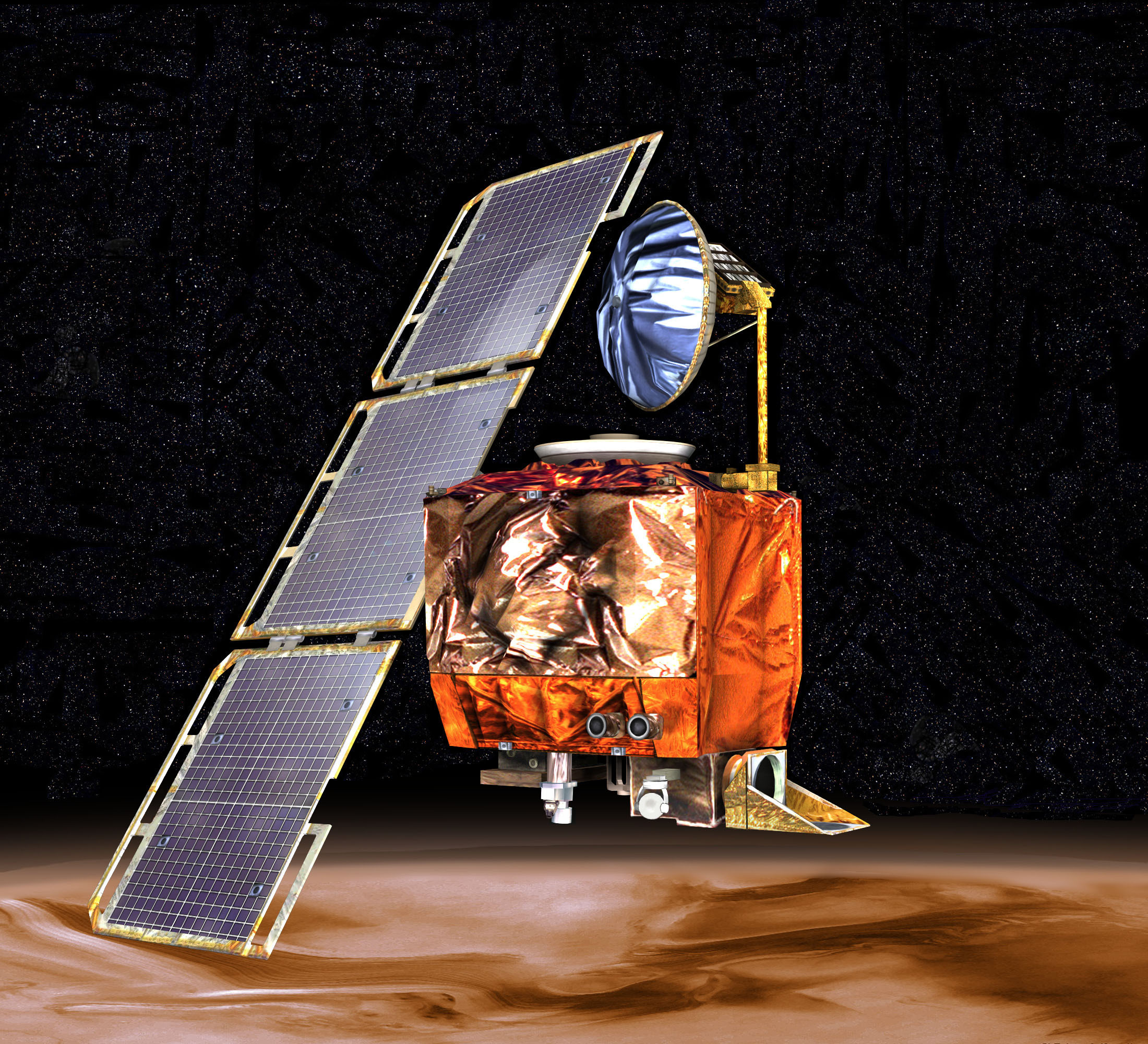

En 1999, la NASA à perdu le “Mars Climate Orbiter” à cause d’une confusion d’unités. La sonde a voyagé pendant 7 mois pour disparaître avant même d’entrer en orbite autour de Mars.

La sonde a soit été détruite dans l’atmosphère martienne, soit elle est sortie de sa trajectoire et est entré dans une orbite autour du Soleil. La cause de cet échec – qui coûta 125 millions de dollars à la NASA – était que les ingénieurs de Lockheed (le fabricant des moteurs de freinage de la sonde) utilisaient des unités anglo-saxonnes alors que les ingénieurs de NASA utilisaient des unités métriques.

Le temps du noyau

Attention

La technique présentée ici est donnée à titre indicatif et ce n’est pas la technique recommandée pour mesurer un temps. Nous verrons une meilleure méthode dans la section suivante.

Mbed OS est un système d’exploitation et le noyau de Mbed OS à la notion du temps qui passe. On peut interroger le noyau pour mesurer le temps qui s’écoule dans un programme. Afin de mieux comprendre les bonnes pratiques pour représenter le temps dans un programme, l’exercice ci-dessous est proposé.

Exercice: Utilisation des unités de temps

Classe `Timer`

Le programme ci-dessus fonctionne, mais avec Mbed OS, la mesure du temps se fait plutôt avec la classe Timer :

timer_measure_timer.cpp
#include "mbed.h"

using namespace std::chrono;

int main()
{
    Timer t;
    t.start();
    ThisThread::sleep_for(100ms);
    t.stop();
    printf("Elapsed ms %llu\n", duration_cast<milliseconds>(t.elapsed_time()).count());
}

A la ligne 7 nous créons une instance t d’un timer, à la ligne 8 nous démarrons le chronomètre et à la ligne 10 nous stoppons le chronomètre. Nous obtenons la durée en microsecondes avec la méthode elapsed_time(). Nous pouvons le convertir en millisecondes avec la méthode duration_cast<milliseconds>(). La méthode count()¹ retourne une valeur numérique.

Pour plus d’information concernant les timers, consultez la documentation de Mbed OS.

Exercice: Clignotement asymétrique d’une LED

https://en.cppreference.com/w/cpp/chrono/duration/count ↩
